เซ็นเซอร์เรดาร์อัตโนมัติทำให้คุณสามารถตรวจจับความเคลื่อนไหวได้อย่างชาญฉลาด

เซ็นเซอร์เรดาร์อัตโนมัติตัวใหม่ของ Infineon ช่วยเพิ่ม “ความชาญฉลาด” ให้กับการตรวจจับความเคลื่อนไหวแบบเดิมๆ เช่น การควบคุมระบบแสงสว่าง การเปิดประตูอัตโนมัติ หรือสัญญาณเตือนภัย เป็นต้น (ดูรูปที่ 1) โดยเซ็นเซอร์เรดาร์ XENSIV™ 60 GHz BGT60LTR11AIP เป็นเซ็นเซอร์ตรวจจับความเคลื่อนไหวดอปเปลอร์ที่ใช้คลื่นความถี่ ISM 60 GHz มาในรูปแบบโซลูชันเรดาร์แพ็คเกจเดียว ซึ่งเรดาร์ชนิดนี้สามารถตรวจจับมนุษย์ได้ในระยะไกลถึง 5 ม. ในขณะที่ใช้พลังงานน้อยกว่า 5 mW

การผสานรวมความสามารถระดับสูงเข้าด้วยกัน ช่วยให้เอาชนะการออกแบบสายอากาศที่ซับซ้อนได้ ความรู้ด้าน RF และการประมวลผลสัญญาณเรดาร์ ทั้งนี้เซ็นเซอร์เรดาร์สามารถซ่อนอยู่ภายในอุปกรณ์หรือผลิตภัณฑ์เนื่องจากเซ็นเซอร์สามารถรับส่งสัญญานผ่านวัสดุที่ไม่ใช่โลหะได้ จึงสามารถผสานรวมเทคโนโลยีเรดาร์เข้ากับชีวิตประจำวัน เซ็นเซอร์ยังสามารถผสานรวมเข้ากับระบบต่างๆ เช่น แล็ปท็อป, แท็บเล็ต, ทีวี และลำโพง เป็นต้น ซึ่งจะช่วยปลุกให้อุปกรณ์เหล่านี้ทำงานเมื่อตรวจพบการเคลื่อนไหวหรือทิศทางของการเคลื่อนไหว ถ้าตรวจไม่พบการเคลื่อนไหวในระยะเวลาที่กำหนด ก็จะทำให้ระบบเหล่านี้เข้าสู่โหมดสลีปหรือถูกล็อค เพื่อประหยัดพลังงานและกำจัดความจำเป็นในการเปิดใช้งานระบบด้วยคีย์เวิร์ดต่างๆ

รูปที่ 1 เซ็นเซอร์เรดาร์ทำให้การใช้งานการตรวจจับความเคลื่อนไหวแบบดั้งเดิมมีความชาญฉลาดยิ่งขึ้น

เรดาร์ดอปเปลอร์พลังงานต่ำ (LOW-POWER DOPPLER RADAR)

รูปที่ 2 แสดงภาพบล็อกไดอะแกรมของ BGT60LTR11AIP MMIC โดยแพ็คเกจ MMIC ประกอบด้วยตัวส่งสัญญาณหนึ่งชุดและสายอากาศรับสัญญาณแบบ Broad-Beam หนึ่งชุด และชุดสายอากาศทั้งสองมีความกว้างของลำคลื่นที่กำลังลดลงครึ่งหนึ่งของ 80 องศา ทั้งแนวนอนและแนวตั้งเพื่อการครอบคลุมมากที่สุด

ออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้าในตัว (Voltage-Controlled Oscillator: VCO) สร้างสัญญาณเรดาร์ความถี่ 60 GHz ที่เสถียรด้วยเฟสล็อกลูป (Phase Locked Loop) ทั้งนี้ห่วงโซ่สัญญาณที่ส่งไปประกอบด้วยเพาเวอร์แอมป์ขนาดกลางที่มีกำลังเอาต์พุตที่กำหนดค่าได้ ซึ่งสามารถควบคุมผ่านอินเตอร์เฟสอุปกรณ์ต่อพวงแบบอนุกรม (Serial Peripheral Interface) และมีเครื่องตรวจจับพลังงานในตัวที่จะตรวจสอบกำลังในการส่ง นอกจากนี้ MMIC มีตัวรับสัญญาณแบบควอเดรเจอร์เสียงรบกวนต่ำ พร้อมด้วยเครื่องขยายเสียงรบกวนต่ำ ที่ด้านหน้าของเครื่องแปลงผสมกันลงโฮโมดายน์แบบควอเดรเจอร์ เพื่อให้สามารถตรวจจับรับสัญญาณได้อย่างดีเยี่ยม แล้วตัวกรองโพลีเฟส RC จะสร้างสัญญาณออสซิเลเตอร์ในพื้นที่แบบควอเดรเจอร์สำหรับเครื่องแปลงผสมแบบควอเดรเจอร์เพื่อเครื่องผสมแบบควอเดรเจอร์จากสัญญาณ VCO ภายใน

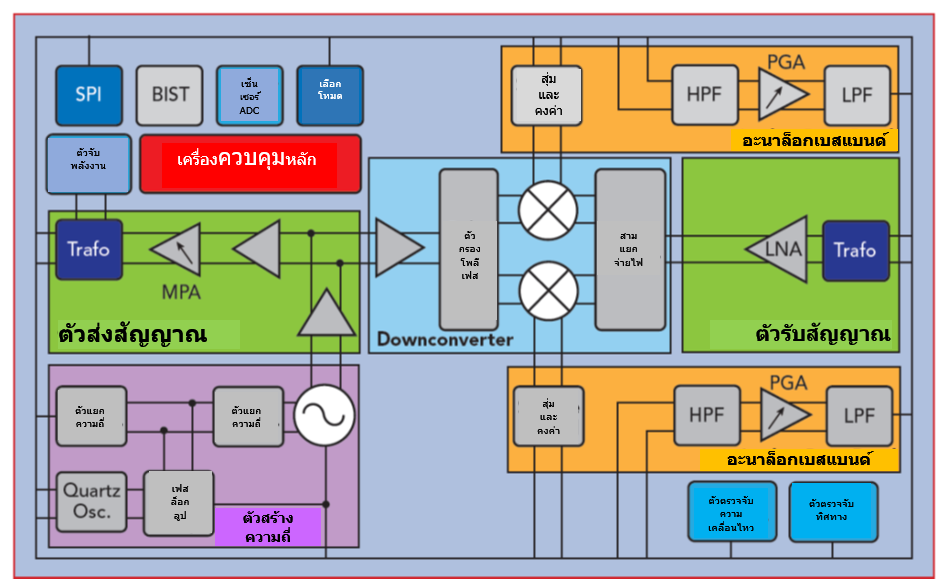

รูปที่ 2 บล็อกไดอะแกรมการทำงานของเซ็นเซอร์ตรวจจับความเคลื่อนไหว

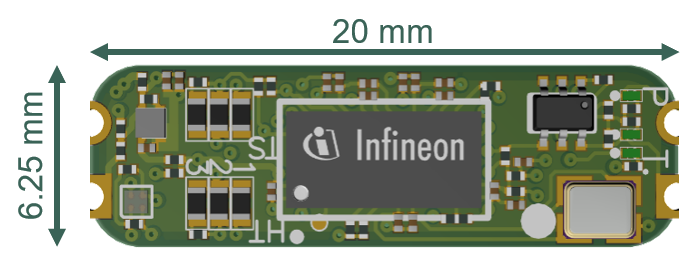

รูปที่ 3 แผ่น PCB รองรับชุดวงจรสำหรับ MMIC ของเซ็นเซอร์ตรวจจับความเคลื่อนไหว

หน่วยอะนาล็อกเบสแบนด์ประกอบด้วยวงจรสุ่มและคงค่าสัญญาณ สำหรับการทำงานที่มีรอบการทำงานแบบพลังงานต่ำ ตามด้วยตัวกรองความถี่สูง, แอมพลิฟายเออร์ที่ปรับได้ (Variable Gain Amplifier: VGA) และตัวกรองความถี่ต่ำ ทั้งนี้เครื่องตรวจจับเป้าหมายเป็นเครื่องเปรียบเทียบแบบอะนาล็อก ที่สร้างพัลส์ตามการเคลื่อนที่ของเป้าหมายที่อยู่ด้านหน้าของเรดาร์ ตัวจับความเคลื่อนไหวจะให้สัญญาณดิจิทัลสองสัญญาณเป็นเอาต์พุต โดยสัญญาณตัวหนึ่งจะระบุการเคลื่อนไหว และอีกตัวหนึ่งจะระบุทิศทางของการเคลื่อนไหว (เข้าใกล้หรือจากไป) ของเป้าหมายมนุษย์ ชุดรวมวงจรตรวจจับมีทั้งเวลาพักที่ผู้ใช้กำหนดค่าได้ การนับจำนวนครั้ง และเกณฑ์การตรวจจับเพื่อเพื่มความยืดหยุ่นและความคงทนให้มากที่สุดต่อสัญญาณเตือนที่ผิดพลาด ทั้งนี้เวลาพักคือระยะเวลาที่เอาต์พุตของเครื่องตรวจจับยังคงทำงานอยู่หลังจากที่ตรวจจับเป้าหมายได้แล้ว และการนับจำนวนครั้ง หมายถึงจำนวนพัลส์เอาต์พุตเปรียบเทียบ ที่กำหนดโดยเครื่องของรัฐเพื่อให้ได้ตรวจจับเป้าที่ถูกต้อง

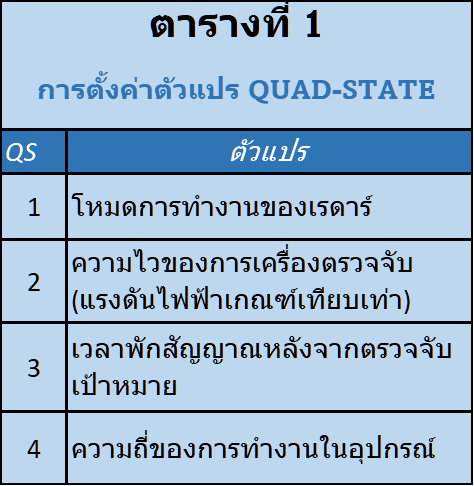

MMIC มีอินพุต Quad-State สี่พิน คือ QS1-QS4 (ดูตารางที่ 1) ที่เพื่อให้ได้ความยืดหยุ่นของตัวแปรด้านประสิทธิภาพการทำงานแม้ว่าจะทำงานในโหมดอิสระ ตัวอย่างเช่น ผู้ใช้สามารถเลือกได้ง่ายดายระหว่างค่าเกณฑ์สี่ค่าที่ QS2 เพื่อเพิ่มหรือลดความไวของเครื่องตรวจจับ เป็นต้น สำหรับผู้ใช้เรดาร์ที่มีประสบการณ์ MMIC ยังรองรับโหมดกึ่งอิสระและโหมด PSI โดยการเปลี่ยนโหมดการทำงานด้วยพิน QS1 ในโหมดเหล่านี้จะสามารถดึงข้อมูลดิบของเรดาร์เพื่อการประมวลผลสัญญาณบนเครื่องพีซี หรือหน่วยไมโครคอนโทรลเลอร์ (MCU) ภายนอกโดยใช้ SPI สำหรับการประมวลผลภายนอกนั้น บอร์ดประเมินสามารถติดกับบอร์ด Arduino MKR หรือ Infineon Radar Baseboard (MCU7)

Toolbox ของ Infineon รองรับแพลตฟอร์ม BGT60LTR11AIP MMIC ด้วยซอฟต์แวร์สาธิตและส่วนต่อประสานผู้ใช้แบบกราฟิกของเรดาร์ เพื่อแสดงผลและวิเคราะห์ข้อมูลที่ได้มาในโดเมนเวลาและความถี่ ทั้งนี้เซ็นเซอร์จะต้องปฏิบัติตามข้อบังคับ ETSI & FCC

ความง่ายต่อการใช้งาน

BGT60LTR11AIP เป็นเซ็นเซอร์ตรวจจับความเคลื่อนไหวด้วยไมโครเวฟแบบครบวงจร ที่จะให้ทั้งข้อมูลความเคลื่อนไหวและทิศทางของการเคลื่อนไหว รวมถึงสถานการณ์ควบคุมอุปกรณ์ เรดาร์ยังใช้งานง่ายแบบที่ไม่เคยมีมาก่อนในโหมดการทำงานอิสระแบบครบวงจร

MMIC ขนาดเล็ก 3.3 x 6.7 x 0.56 มม. มีสายอากาศภายในแพ็คเกจลามิเนต 2 ชั้นซึ่งช่วยกำจัดการออกแบบสายอากาศที่ซับซ้อนในส่วนของผู้ใช้งาน และยังช่วยให้ลูกค้าได้ใช้วัสดุมาตรฐาน FR4 สำหรับการออกแบบ PCB ภายใน MMIC นี้ ทั้งนี้ BGT60LTR11AIP MMIC ใช้วงจรสนับสนุนเพียงเล็กน้อย (ดูรูปที่ 3) ได้แก่ ตัวควบคุมแรงดันไฟฟ้าสัญญาณรบกวนต่ำ แหล่งกำเนิดออสซิลเลเตอร์คริสตัลความถี่ 38.4 MHz และตัวเก็บประจุภายนอก และมีไฟ LED สองดวงที่แสดงการทำงานของเซ็นเซอร์เรดาร์ โดยไฟสีเขียวคือเมื่อตรวจพบเป้าหมาย และไฟสีแดงสำหรับทิศทางการเคลื่อนไหวของเป้าหมาย

นอกจากการทำให้การรวมระบบง่ายขึ้นแล้ว โซลูชันแบบออล-อิน-วันนี้ ช่วยให้สามารถสร้างต้นแบบได้อย่างรวดเร็ว เพื่อการประเมินคุณลักษณะผลิตภัณฑ์เบื้องต้น บอร์ดสาธิตที่แสดงในรูปที่ 3 คือโซลูชันแบบครบวงจรที่แสดงถึงคุณลักษณะของเซ็นเซอร์เรดาร์ MMIC และสามารถใช้งานได้สำหรับระบบ โดยการเชื่อมต่อแหล่งจ่ายไฟระหว่าง VCC และการเชื่อมต่อกราวด์บนบอร์ด

BGT60LTR11AIP MMIC เป็นอุปกรณ์ทดแทนขนาดเล็กที่น่าสนใจและคุ้มค่าสำหรับเซ็นเซอร์ตรวจจับคลื่นอินฟราเรด ทั่วไปในการใช้งานที่ใช้พลังงานต่ำหรือพลังงานแบตเตอรี่
